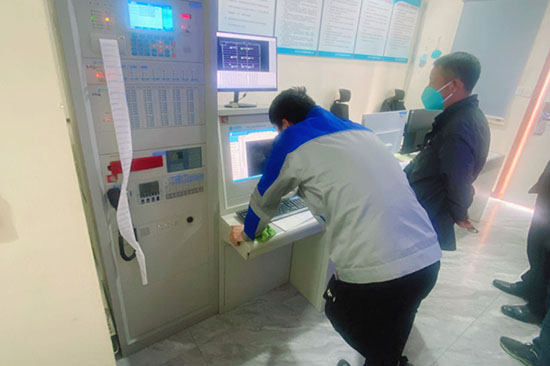

消防自動報警系統施工安裝規范及調試運行要求
來源： 時間：2026-05-14
消防自動報警系統施工安裝規范及調試運行要求
主要依據：GB 50166-2019《火災自動報警系統施工及驗收標準》、GB 50116-2013《火災自動報警系統設計規范》、GB 50303《建筑電氣工程施工質量驗收規范》、GB 4717《火災報警控制器》、GB 16806《消防聯動控制系統》 等--標準。
一、施工安裝規范
（一）布線要求
| 項目 | 規范要求 |
|---|---|
| 布線方式 | 系統應單獨布線，不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內 |
| 導線選擇 | 傳輸線路和50V以下供電控制線路，采用電壓等級不低于交流300/500V的銅芯絕緣導線或銅芯電纜 |
| 導線顏色 | 電源線正極為紅色，負極為藍色或黑色；相同用途導線顏色一致 |
| 管內導線 | 不應有接頭或扭結，接頭應在接線盒內焊接或用端子連接 |
| 金屬軟管 | 從接線盒、線槽引到探測器底座等處，采用金屬軟管保護時長度不應大于2m |
| 絕緣電阻 | 導線敷設后，用500V兆歐表測量每個回路導線對地絕緣電阻，不應小于20MΩ |
（二）管路敷設要求
| 條件 | 接線盒設置要求 |
|---|---|
| 管子長度每超過 30m，無彎曲時 | ? 設接線盒 |
| 管子長度每超過 20m，有1個彎曲時 | ? 設接線盒 |
| 管子長度每超過 10m，有2個彎曲時 | ? 設接線盒 |
| 管子長度每超過 8m，有3個彎曲時 | ? 設接線盒 |
-
明敷管路應采用單獨卡具吊裝，吊桿直徑不應小于6mm
-
管線經過建筑物變形縫（沉降縫、伸縮縫、抗震縫）處，應采取補償措施，兩側固定并留有適當余量
-
暗敷時保護層厚度不應小于30mm
（三）線槽敷設要求
應在以下部位設置吊點或支點（吊桿直徑≥6mm）：
-
線槽始端、終端及接頭處
-
線槽轉角或分支處
-
直線段不大于3m處
（四）控制器類設備安裝
| 項目 | 規范要求 |
|---|---|
| 面盤前操作距離 | 單列布置 ≥ 1.5m，雙列布置 ≥ 2m |
| 面盤至墻距離（值班側） | ≥ 3m |
| 面盤后維修距離 | ≥ 1m |
| 排列長度＞4m | 兩端設置寬度≥1m的通道 |
| 落地安裝底邊 | 高出地面 100～200mm |
| 壁掛安裝主顯示屏高度 | 1.5～1.8m |
| 靠近門軸側面距墻 | ≥ 0.5m，正面操作距離 ≥ 1.2m |
| 接線端子 | 每個接線端接線不超過2根 |
| 導線余量 | 電纜芯和導線留有不小于200mm余量，綁扎成束 |
| 電源連接 | 主電源直接與消防電源連接，嚴禁使用電源插頭 |
| 輕質墻安裝 | 應采取加固措施 |
（五）火災探測器安裝
| 探測器類型 | 安裝間距 | 至端墻距離 | 其他要求 |
|---|---|---|---|
| 點型感煙 | ≤ 15m | ≤ 安裝間距的1/2 | 距空調送風口 ≥1.5m |
| 點型感溫 | ≤ 10m | ≤ 安裝間距的1/2 | 距空調送風口 ≥1.5m |
| 探測器至墻壁/梁邊 | ≥ 0.5m | — | 周?chē)?.5m內無遮擋物 |
| 傾斜安裝 | 傾斜角 ≤45° | — | 宜水平安裝 |
| 寬度＜3m的內走道 | 居中安裝 | — | — |
特殊探測器要求：
-
感溫光纖：嚴禁打結，彎曲半徑 ≥ 50mm；穿越報警區域兩側各留 ≥ 8m 余量段
-
吸氣式感煙：采樣管彎曲半徑 ≥ 0.2m，固定牢固
-
探測器底座連接導線留有 ≥150mm 余量，端部有明顯永久性標志
-
探測器報警確認燈應朝向便于人員觀察的主要入口方向
（六）手動火災報警按鈕安裝
-
底邊距地面高度：1.3～1.5m
-
安裝牢固，不應傾斜
-
連接導線留有 ≥150mm 余量，端部有明顯標志
（七）模塊安裝
-
安裝在便于檢修、不易受機械損傷的位置
-
一般安裝在金屬盒內
-
連接導線留有 ≥150mm 余量，端部有明顯標志
（八）其他設備安裝
| 設備 | 安裝要求 |
|---|---|
| 火災光警報器 | 底邊距地面 ≥2.2m；與疏散指示標志不宜同一面墻，同墻時距離＞1m |
| 消防電話分機/插孔 | 底邊距地面 1.3～1.5m；電話插孔不應安裝在消火栓箱內 |
| 消防廣播揚聲器 | 壁掛式底邊距地面 ＞2.2m |
二、調試要求
（一）調試前提條件
-
系統施工結束，建筑內部裝修完成
-
設備規格、型號、數量符合設計要求，具有--消防電子產品檢驗合格報告
-
線路檢查無錯線、開路、虛焊、短路，絕緣電阻≥20MΩ
-
具備竣工圖、設計變更記錄、安裝檢驗記錄、絕緣電阻測試記錄等文件
-
調試負責人由專業技術人員擔任
（二）調試順序總覽
1回路劃分 → 編地址 → 編程 → 接總線 → 開機排障 → 檢查線路絕緣 → 接24V電源線/廣播線 → 逐一啟動聯動設備 → 報警試驗 → 聯動試驗 → 120h試運行2
（三）火災報警控制器調試
| 調試項目 | 合格標準 |
|---|---|
| 控制器與探測器連線斷路/短路 | 100s內發出故障信號（短路時發火災報警信號除外） |
| 故障狀態下探測器發火災信號 | 1min內發出火災報警信號，并記錄報警時間 |
| 主/備電源連線斷路/短路 | 100s內發出故障信號 |
| 總線隔離器保護范圍內任一點短路 | 隔離器應發揮隔離保護功能 |
| 負載功能 | 任一回路不少于10只探測器同時報警，控制器應正常工作 |
| 主備電源自動轉換 | 切換功能正常，備電狀態下重復負載檢查 |
| 消音、復位、屏蔽、自檢 | 功能正常 |
?? 調試前應切斷控制器所有外部控制連線，接好任一總線回路的探測器和手報后，方可接通電源。
（四）火災探測器調試
| 探測器類型 | 調試方法 | 合格標準 |
|---|---|---|
| 點型感煙/感溫 | 專用檢測儀器或模擬火災，逐個檢查 | 發出火災報警信號 |
| 線型感溫（不可恢復） | 模擬火警和故障 | 分別發出火災報警和故障信號 |
| 線型感溫（可恢復） | 專用儀器模擬火災+終端盒模擬故障 | 分別發出火災報警和故障信號 |
| 紅外光束感煙 | 減光片0.9dB遮擋→不報警；1.0～10.0dB→報警；11.5dB→故障/報警 | 按設定值正確響應 |
| 吸氣式感煙 | 末端采樣孔加試驗煙 | 120s內發出火災報警信號 |
| 吸氣式故障 | 改變氣流使故障 | 100s內發出故障信號 |
| 點型火焰/圖像型 | 專用檢測儀器模擬火災 | 正確響應 |
（五）手動火災報警按鈕調試
-
可恢復型：施加適當推力使按鈕動作 → 發出火災報警信號
-
不可恢復型：模擬動作 → 發出火災報警信號（有備用零件時可抽樣）
（六）消防聯動控制器調試
| 調試項目 | 合格標準 |
|---|---|
| 與模塊連線斷路/短路 | 100s內發出故障信號 |
| 與備用電源連線斷路/短路 | 100s內發出故障信號 |
| 總線隔離器保護功能 | 任一點短路，隔離器正常隔離 |
| -大負載 | ≥50個輸入/輸出模塊同時動作（少于50個時全部動作） |
| 主備電源轉換 | 切換正常，備電下重復負載檢查 |
| 自動狀態聯動 | 按設計聯動邏輯，探測器報警→聯動信號→模塊動作→設備動作→反饋信號，全部正常 |
| 手動狀態聯動 | 依次手動啟動受控設備，全部正常 |
| 手動插入優先功能 | ? 正常 |
（七）消防聯動設備調試（抽樣比例）
| 設備 | 抽檢比例 |
|---|---|
| 火災報警控制器 | 實際≤5臺全檢；6～10臺抽5臺；＞10臺抽30%～50%，不少于5臺 |
| 火災探測器 | 實際≤100臺檢驗20只（每回路均抽）；＞100臺抽10%～20%，不少于20臺 |
| 室內消火栓 | 控制室操作啟停 1～3次 |
| 消火栓按鈕 | 按實際數量 5%～10% 抽檢 |
| 自動噴水系統 | 控制室操作啟停 1～3次 |
| 水流指示器、信號閥 | 30%～50% 抽檢 |
| 壓力開關、電動閥、電磁閥 | 全數檢查 |
| 防火卷簾 | ≤5樘全檢；＞5樘抽20%，不少于5樘 |
（八）其他系統調試
| 系統 | 調試要求 |
|---|---|
| 消防電話 | 總機與分機/插孔連線斷線、短路→100s內故障；通話清晰 |
| 消防應急廣播 | 聲壓級：3m處 ≥75dB（A計權），≤120dB；25m處清晰可見 |
| 非消防電源切換 | 主備電源轉換 3次，每次均正常 |
| 電梯 | 聯動降至首層，返回信號正常 |
| 消防泵/噴淋泵 | 多線制控制，手動/自動切換，互投運行正常 |
| 防火卷簾 | 一次降到底（防火分隔）或分兩步降（通道），反饋信號正常 |
| 區域顯示器（火災顯示盤） | 3s內接收并顯示報警信號 |
| 消防控制室圖形顯示裝置 | 3s內接收信號并顯示對應界面 |
三、運行要求
| 項目 | 要求 |
|---|---|
| 試運行時長 | 系統調試正常后，應連續無故障運行120小時（5天） |
| 試運行期間 | 嚴禁施工，確保系統安全 |
| 試運行后 | 填寫《工程調試竣工單》，準備驗收 |
| 系統檢測合格判定 | A=0 且 B≤2，且 B+C≤檢查項的5% |
| 點型感煙探測器 | 投入運行2年后，每隔3年至少全部清洗一遍 |
| 吸氣式探測器 | 采樣管道定期吹洗，-長間隔不超過1年 |
| 探測器備品 | 不同類型應有 10%且不少于50只 的備品 |
四、系統檢測不合格判定分類
| 類別 | 說明 |
|---|---|
| A類（嚴重） | 任一控制器/探測器無法報警、無法實現聯動功能 → A=0為合格 |
| B類（重要） | 檢測前資料不符合要求 → B≤2為合格 |
| C類（一般） | 其余不合格項 → B+C≤檢查項的5% |
五、常見故障排查要點
| 故障現象 | 可能原因 | 排除方法 |
|---|---|---|
| 控制器發故障報警 | 探測器與底座脫落/接觸不良；總線開路或短路；探測器損壞 | 重新擰緊探測器；重新壓接總線；更換探測器/接口板 |
| 誤報警 | 探測器選型不合理（如車庫用高靈敏度感煙）；場所性質變化未更換探測器 | 更換適配探測器；定期清洗維護 |
| 控制器不報警 | 線路斷路；探測器損壞；控制器接口板故障 | 查線排故；更換探測器；維修接口板 |
